需求场景：需要在本地直接访问阿里云服务器所有机器的内网 ip 和静态 DNS 解析域名。
对比了阿里的 vpn 付费网关和 Cloudflare Zero Trust、 WireGuard、ZeroTier、OpenVPN、SSLVPN 等服务和协议，各有优缺点，这里记录一下通过 OpenVPN 使本地客户端访问服务器内网。

网上可参考的文章：
使用openvpn连通多个机房内网 | 小小郭的博客
 企业级OpenVPN搭建 | Maxbit

OpenVPN 服务器一键安装脚本：openvpn-install · GitHub
WireGuard VPN 服务器一键安装脚本: wireguard-install · GitHub
IPsec VPN 服务器一键安装脚本: setup-ipsec-vpn · GitHub

OpenVPN 客户端下载：OpenVPN Connect - VPN For Your Operating System | OpenVPN

由于手搓安装好了 OpenVPN 之后才看到一键安装脚本，下面内容作为手动安装参考记录。

OpenVPN 组内网

环境准备

服务器环境：阿里云，内网网段 172.17.211.0/24
服务器角色：VPN 服务器（172.17.211.81），其他内网设备（172.17.211.82，172.17.211.83）
需求：通过 OpenVPN 连接后，能够访问所有内网设备并使用静态域名（ddp1, ddp2, ddp3）

服务器和客户端最好都配置 hosts 文件。

linux 在 /etc/hosts

windows 在 C:\Windows\System32\drivers\etc\hosts

1
2
3

172.17.211.81   ddp1
172.17.211.82   ddp2
172.17.211.83   ddp3

OpenVPN 服务器配置

安装 OpenVPN 和 Easy-RSA

1 2	sudo apt-get update sudo apt-get install openvpn easy-rsa

设置 Easy-RSA

1 2	make-cadir ~/openvpn-ca cd ~/openvpn-ca

配置 Easy-RSA 变量
编辑 vars 文件，设置所需的变量：vim ~/openvpn-ca/vars

set_var EASYRSA_REQ_COUNTRY "CN"
set_var EASYRSA_REQ_PROVINCE "hn"
set_var EASYRSA_REQ_CITY "zz"
set_var EASYRSA_REQ_ORG "Awehome"
set_var EASYRSA_REQ_EMAIL "[email protected]"
set_var EASYRSA_REQ_OU "IT Department"

source vars

构建 CA 和生成服务器证书及密钥：

# 初始化 PKI
./easyrsa init-pki
# 生成 CA，你会被提示输入 CA 的名称，按默认值即可
./easyrsa build-ca nopass
# 生成服务器证书和密钥，按提示输入服务器的Common Name，通常使用 `server`作为请求文件名。
./easyrsa gen-req server nopass
# 签署服务器证书，提示确认请求并输入 CA 密码，按提示操作。
./easyrsa sign-req server server

生成 Diffie-Hellman 参数、HMAC 签名密钥和客户端证书

./easyrsa gen-dh
# 生成 HMAC 签名密钥
openvpn --genkey secret ta.key

./easyrsa gen-req client1 nopass
./easyrsa sign-req client client1

配置 OpenVPN 服务：
vim /etc/openvpn/server.conf
我这里配置了分配给客户端的 ip 段，和阿里云局域网一个网段，目的是访问其他局域网机器。

port 1194                         # OpenVPN 服务器端口
proto udp                         # 使用 UDP 协议
dev tun                           # 使用 TUN 设备（隧道模式）
ca ca.crt                         # CA 证书路径
cert server.crt                   # 服务器证书路径
key server.key                    # 服务器密钥路径
dh dh.pem                         # Diffie-Hellman 参数路径
# server 10.8.0.0 255.255.255.0     # OpenVPN 默认的分配给客户端的IP范围
server 172.17.211.240 255.255.255.240  # 使用一个小的与内网相同的网段上的地址池，例如172.17.211.240到172.17.211.254
ifconfig-pool-persist ipp.txt     # 保持客户端IP地址池
# push "redirect-gateway def1 bypass-dhcp"  # 将客户端的默认网关重定向到VPN
push "dhcp-option DNS 8.8.8.8"    # 推送DNS配置给客户端
push "dhcp-option DNS 8.8.4.4"    # 推送DNS配置给客户端
push "route 172.17.211.0 255.255.255.0"  # 推送内网路由到客户端,确保加入vpn后能访问内网资源
keepalive 10 120                  # 保持VPN连接
auth SHA256                       # 使用 SHA256 进行认证
tls-auth ta.key 0                 # 使用 HMAC 签名密钥
cipher AES-256-CBC                # 使用 AES-256-CBC 加密
user nobody                       # 使用非特权用户
group nogroup                     # 使用非特权用户组
persist-key                       # 保持密钥持久化
persist-tun                       # 保持隧道持久化
status /var/log/openvpn/status.log # 状态日志文件路径
log-append /var/log/openvpn/openvpn.log # 日志文件路径
verb 3                            # 日志详细级别
tls-server                        # 这行确保OpenVPN在服务器模式下运行

push "redirect-gateway def1 bypass-dhcp"
如果需要只有访问特定内网段的流量才通过 VPN，其它流量仍通过本地网络访问互联网，需要注释掉这行。如果你希望将所有流量都通过 VPN，需要保留这行配置。我这里注释掉了。

分配给客户端的子网 172.17.211.240 到 172.17.211.254

网络地址：172.17.211.240（不可用）
可用地址：172.17.211.241 到 172.17.211.254（14 个地址）
广播地址：172.17.211.255（不可用）
需要通过 ifconfig 查看，确保服务器上面，子网没有与现有网络冲突。
复制证书和密钥到 OpenVPN 目录：
这些生成的证书在 ~/openvpn-ca/ 下，证书文件夹 pki
1
sudo cp pki/ca.crt pki/private/server.key pki/issued/server.crt pki/dh.pem ta.key /etc/openvpn/

配置防火墙和路由

启用 IP 转发：
编辑 /etc/sysctl.conf 文件
1
sudo sysctl -w net.ipv4.ip_forward=1

应用配置

1	sudo sysctl -p

确保包含 net.ipv4.ip_forward = 1

防火墙配置：
允许防火墙通过 OpenVPN 端口

1
2
3

sudo ufw allow 1194/udp
sudo ufw allow OpenSSH
sudo ufw enable  # 内网防火墙我觉得不要开了

记得阿里云安全组开启 1194/udp 端口

配置 iptables：

按需配置
方案一：VPN 客户端通过服务器访问互联网，即所有流量都通过 VPN（用这个就行，后续在客户端配置中忽略从服务器推送的路由）
最新测试，必须添加这个，不然访问不了集群其他机器。

sudo iptables -t nat -A POSTROUTING -s 172.17.211.240/28 -o eth0 -j MASQUERADE
sudo iptables -A FORWARD -s 172.17.211.240/28 -j ACCEPT

# 允许所有已经建立的连接或相关的连接通过防火墙，确保返回流量能够通过防火墙
sudo iptables -A FORWARD -m state --state RELATED,ESTABLISHED -j ACCEPT

方案二：在访问特定网段（如内网172.17.211.0/24）时走 VPN，而其他流量仍走本地网络

sudo iptables -A FORWARD -s 172.17.211.240/28 -d 172.17.211.0/24 -j ACCEPT
sudo iptables -A FORWARD -s 172.17.211.0/24 -d 172.17.211.240/28 -j ACCEPT
# 允许所有已经建立的连接或相关的连接通过防火墙，确保返回流量能够通过防火墙
sudo iptables -A FORWARD -m state --state RELATED,ESTABLISHED -j ACCEPT

允许从 VPN 客户端（172.17.211.240/28）发往内网服务器（172.17.211.0/24）的流量通过防火墙。
允许内网服务器（172.17.211.0/24）发往 VPN 客户端（172.17.211.240/28）的流量通过防火墙。

-A FORWARD：将规则添加到 FORWARD 链中，FORWARD 链处理转发的流量。
-s 172.17.211.240/28：指定源地址范围，即从 VPN 客户端分配的 IP 地址池发出的流量（172.17.211.240 到 172.17.211.254）。-d 172.17.211.0/24：指定目标地址范围，即内网服务器所在的 IP 地址范围（172.17.211.0 到 172.17.211.255）。-j ACCEPT：允许这些符合条件的流量通过。

删除 iptables 规则：
-A 是添加，-D 是删除。
例如删除方案一的规则

1
2
3

sudo iptables -t nat -D POSTROUTING -s 172.17.211.240/28 -o eth0 -j MASQUERADE
sudo iptables -D FORWARD -s 172.17.211.240/28 -j ACCEPT
sudo iptables -D FORWARD -m state --state RELATED,ESTABLISHED -j ACCEPT

添加方案二

1
2
3

sudo iptables -A FORWARD -s 172.17.211.240/28 -d 172.17.211.0/24 -j ACCEPT
sudo iptables -A FORWARD -s 172.17.211.0/24 -d 172.17.211.240/28 -j ACCEPT
sudo iptables -A FORWARD -m state --state RELATED,ESTABLISHED -j ACCEPT

检查和保存 iptables 规则：
检查 iptables

1 2	sudo iptables -L -v -n sudo iptables -t nat -L -v -n

Chain FORWARD (policy ACCEPT 0 packets, 0 bytes)
 pkts bytes target     prot opt in     out     source               destination
    0     0 ACCEPT     all  --  *      *       172.17.211.240/28    172.17.211.0/24
    0     0 ACCEPT     all  --  *      *       172.17.211.0/24      172.17.211.240/28

若一切正常，保存规则以在重启后保持

1
2
3

sudo apt-get install iptables-persistent
# 保存防火墙规则
sudo netfilter-persistent save

启动 OpenVPN 服务：

sudo systemctl start openvpn@server
sudo systemctl enable openvpn@server
# 查看状态
sudo systemctl status openvpn@server
# 重启
sudo systemctl restart openvpn@server

客户端配置

创建客户端配置目录和基础配置文件

1 2	mkdir -p ~/client-configs/keys chmod -R 700 ~/client-configs

创建 base.conf 文件：
请将 YOUR_SERVER_IP 替换为服务器公网 IP 地址。
推送内网路由，只有访问内网 172.17.211.0/24 的流量会通过 VPN。route-nopull 是关键配置，不添加后续客户端会无法访问互联网。

client
dev tun
proto udp
remote YOUR_SERVER_IP 1194  # 替换为你的服务器公网 IP 和端口
resolv-retry infinite
nobind
persist-key
persist-tun
remote-cert-tls server
auth SHA256
cipher AES-256-CBC
key-direction 1  # 这行表示客户端使用 HMAC 密钥
verb 3

# 忽略从服务器推送的路由，客户端不会将默认网关重定向到 VPN 服务器
route-nopull

# 推送内网路由
route 172.17.211.0 255.255.255.0

创建 make_config.sh 脚本
在 ~/client-configs 目录中创建 make_config.sh 脚本：
路径为 ~/client-configs/make_config.sh

#!/bin/bash

# Ensure the client-configs directory exists
mkdir -p /root/client-configs/files

# Generate the client configuration file
KEY_DIR=/root/client-configs/keys
OUTPUT_DIR=/root/client-configs/files
BASE_CONFIG=/root/client-configs/base.conf

cat ${BASE_CONFIG} \
    <(echo -e '<ca>') \
    /root/openvpn-ca/keys/ca.crt \
    <(echo -e '</ca>\n<cert>') \
    ${KEY_DIR}/${1}.crt \
    <(echo -e '</cert>\n<key>') \
    ${KEY_DIR}/${1}.key \
    <(echo -e '</key>\n<tls-auth>') \
    /root/openvpn-ca/keys/ta.key \
    <(echo -e '</tls-auth>') \
    > ${OUTPUT_DIR}/${1}.ovpn

1 2	# 添加可执行权限 chmod +x ~/client-configs/make_config.sh

生成客户端配置文件：

cd ~/client-configs
mkdir -p ~/client-configs/files
# 如果是重新生成，只需要执行这条
sudo ~/client-configs/make_config.sh client1

注意：想要修改客户端配置文件，应该在 base.conf 文件中修改，然后执行 ./make_config.sh。手动修改 client1.ovpn 是不能用的。

测试

下载客户端：OpenVPN Connect - VPN For Your Operating System | OpenVPN

连接 VPN 并测试：
1. 从服务器 ~/client-configs/files/client1.ovpn 下载 client1.ovpn 配置文件，使用 OpenVPN 客户端导入并连接。
2. 验证连接是否成功，本地执行
  1
  route print # Windows
  如果在 ipv4路由表中可以看到
  1
  172.17.211.0 255.255.255.0 10.8.0.5 10.8.0.6 257
  说明配置文件正确添加了 VPN 服务器推送的路由，通过 ping 测试内网设备：
  1
  2
  ping 172.17.211.82
  ping 172.17.211.83

常见问题与解决

修改过配置记得重启 openvpn

1	sudo systemctl restart openvpn@server

查看 OpenVPN 服务的状态：

1	sudo systemctl status [email protected]

查看 OpenVPN 服务的日志：

1	sudo journalctl -xeu [email protected]

日志文件

1 2	sudo cat /var/log/openvpn/openvpn.log sudo cat /var/log/openvpn/status.log

客户端无法 ping 通内网设备：
- 确认服务器上 iptables 规则正确配置。
- 确认内核 IP 转发已启用。
- 确认防火墙允许 OpenVPN 流量。

备注

选择合理的 IP 地址池：在配置 VPN 时，确保使用的 IP 地址池不会与内网其他设备冲突。
保持配置文件的一致性：服务端和客户端的配置文件必须匹配，特别是加密和认证参数。
测试和验证：在每一步完成后进行测试，以便尽早发现并解决问题。
记录日志：查看 OpenVPN 日志有助于快速定位和解决问题。

最终所有的文件位置参考

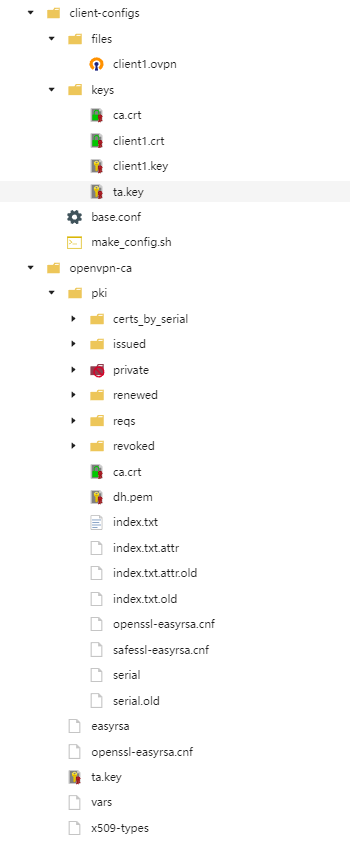

root 目录下：

etc 目录下：

1 2	root@ddp1 :/etc/openvpn# ls ca.crt client dh.pem ipp.txt server server.conf server.crt server.key ta.key update-resolv-conf

var 目录下：

1 2	root@ddp1 :/var/log/openvpn# ls openvpn.log status.log

后记

更换公网和内网 ip

更换服务器了，公网 ip 和内网 ip 变了
如果内网 ip 网段变了，修改 /etc/openvpn/server.conf VPN 分配给客户端的 IP 地址范围。我这里没变不做修改。
公网 IP 配置：
修改 /root/client-configs/base.conf 中的公网 IP，重新生成客户端配置文件

1 2	cd /root/client-configs sudo ./make_config.sh client1

重启 openvpn

1	sudo systemctl restart openvpn@server

更换端口

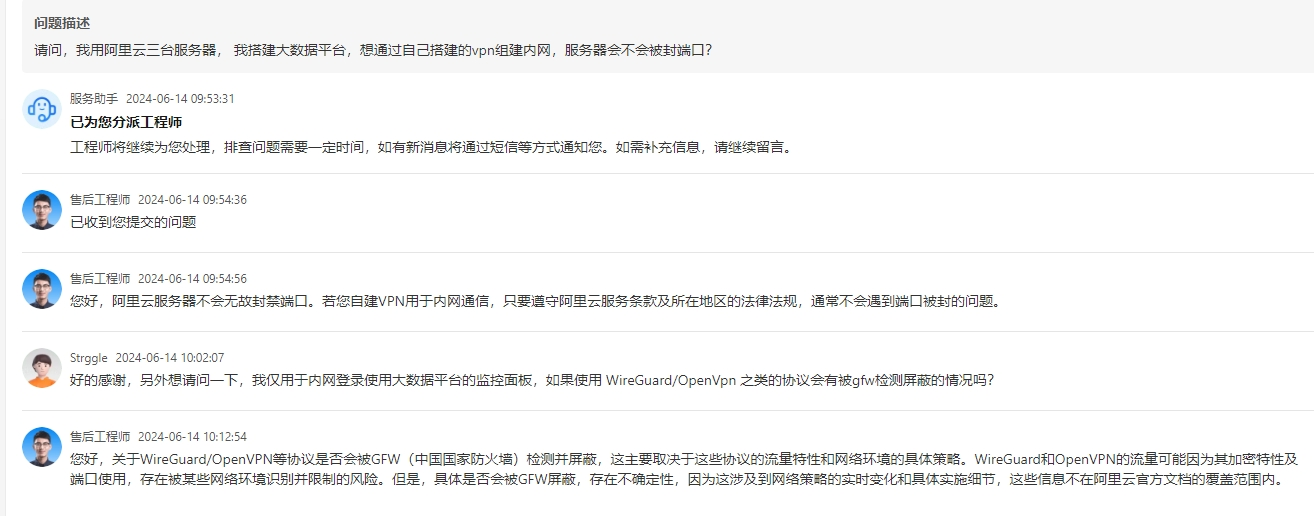

国内小流量使用一般不会有问题。大流量或者协议特征容易被检测时可能会被封端口或 ip。

针对想要更默认的 1194 端口，防止被封，或已经被封端口需要更换。

修改服务器配置文件

vim /etc/openvpn/server.conf

# 修改以下行，改为想要替换的端口
port 1194

关于新端口的建议，建议使用高位端口，运行这条命令查询端口是否已经被占用 sudo lsof -i:PORT

修改客户端配置文件模板

vim /root/client-configs/base.conf

# 修改
remote YOUR_SERVER_IP 1194  # 替换为服务器 IP 和新端口

重新生成客户端配置文件

1 2	cd ~/client-configs ./make_config.sh client1

修改防火墙规则

sudo iptables -I INPUT -p udp --dport 新的端口号 -j ACCEPT

# 如果需要，可以删除旧的1194防火墙规则
sudo iptables -D INPUT -p udp --dport 1194 -j ACCEPT

重启服务

1	sudo systemctl restart openvpn@server

证书问题

检查证书有效期

1	openssl x509 -in /path/to/certificate.crt -noout -dates

例如，检查 server.crt 的有效期：

openssl x509 -in /etc/openvpn/server.crt -noout -dates

notBefore=Jun 12 02:43:06 2024 GMT
notAfter=Sep 15 02:43:06 2026 GMT

服务器证书有效期从2024年6月12日到2026年9月15日

续期或重新生成证书

生成新的服务器证书：

cd ~/openvpn-ca
# 加载变量
source vars
# 重新生成CA证书
./easyrsa init-pki
./easyrsa build-ca nopass

# 生成服务器证书和密钥
./easyrsa gen-req server nopass
./easyrsa sign-req server server

# 生成Diffie-Hellman参数
./easyrsa gen-dh

# 生成HMAC签名密钥
openvpn --genkey secret ta.key

# 生成客户端证书和密钥
./easyrsa gen-req client1 nopass
./easyrsa sign-req client client1
